Filtro Notch FM 87.5-108MHz
Módulo de filtro pasivo de banda prohibida para la supresión de interferencias de FM

Notas importantes antes de la compra:

1. Consulte los datos de prueba reales:Por favor revise el gráficos de curvas medidas anunciadas y videos de pruebas en el mundo realpara la validación del rendimiento.

2. Recomendación de Pruebas:Para obtener resultados precisos, utilice un analizador de espectro profesionalpara evaluar la respuesta del filtro.
   ⚠️ Nota: Los resultados obtenidos con herramientas de nivel básico como el NanoVNA pueden diferir significativamente y no son comparables.

3. Personalización:Filtros para Otras frecuencias están disponibles bajo petición..

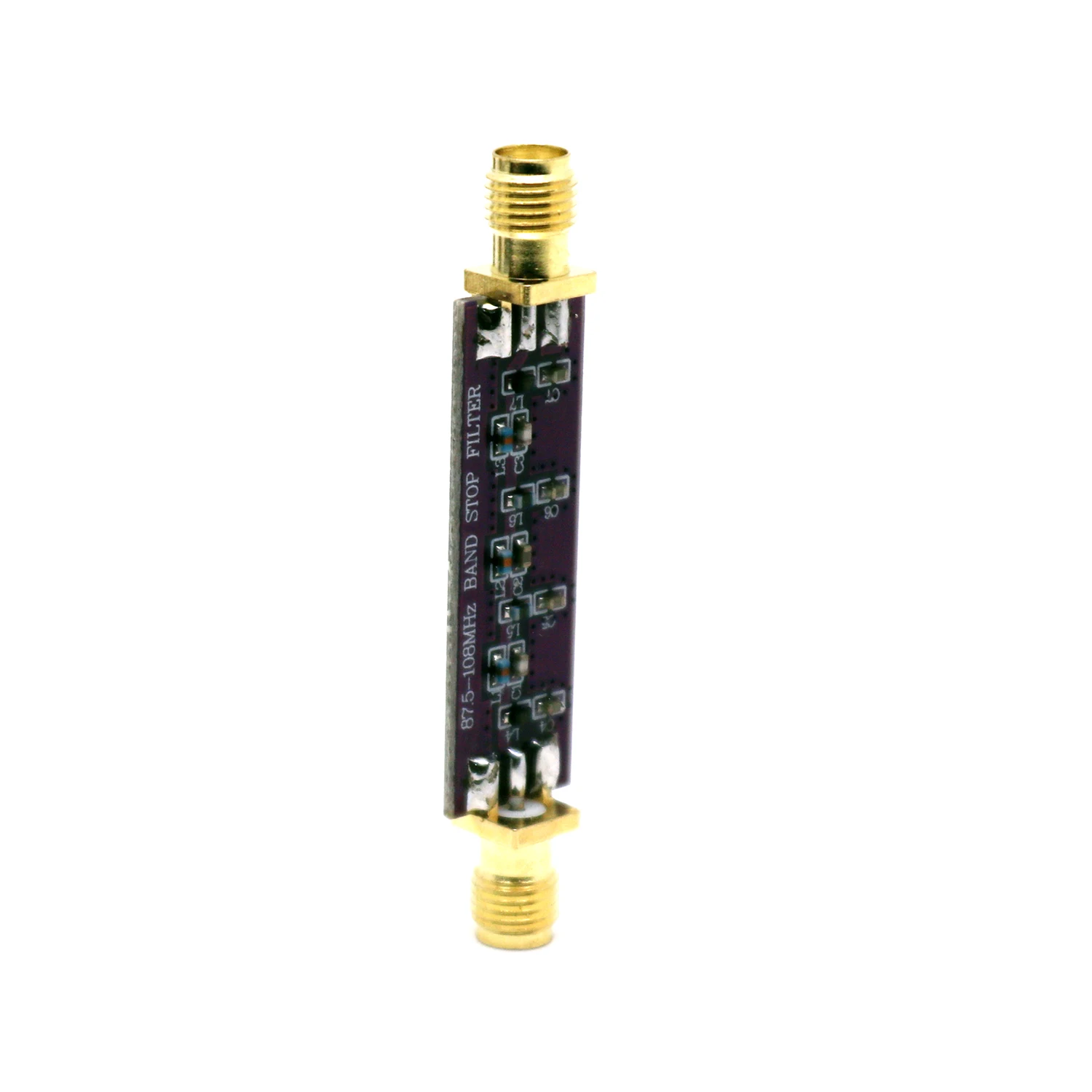

4. Placa PCB: violeta




Características clave:

• Este módulo es un filtro de banda de rechazo de 88-108MHz, diseñado específicamente para la atenuación cuantitativa de señales de radio FM en receptores de RF de banda ancha. La pérdida de inserción en la banda de rechazo es ≥ 28dB, manteniendo una baja pérdida de inserción en el canal. La estructura del módulo es compacta y fácil de usar, con orificios de montaje para una fácil integración con el equipo.

  Impedancia del módulo: 50 ohmios;

  Pérdida de inserción en la banda de rechazo: 44-60dB @ 88-108 MHz (según se mide en la figura a continuación);

  Pérdida de inserción fuera de banda: <1.8dB @ DC~70MHz y 130-3000MHz;

  Potencia máxima de entrada: 1 W (30 dBm);

  Interfaz del módulo: SMA (orificio interior del tornillo exterior);

  Tamaño del módulo: 55 * 12 * 6.5 mm;

Compatible con varios receptores
Ideal para:

• Sistemas de radiocomunicación

• Equipo de audio inalámbrico

• Dispositivos de procesamiento de señales

• Cualquier equipo de RF que requiera supresión de banda FM
